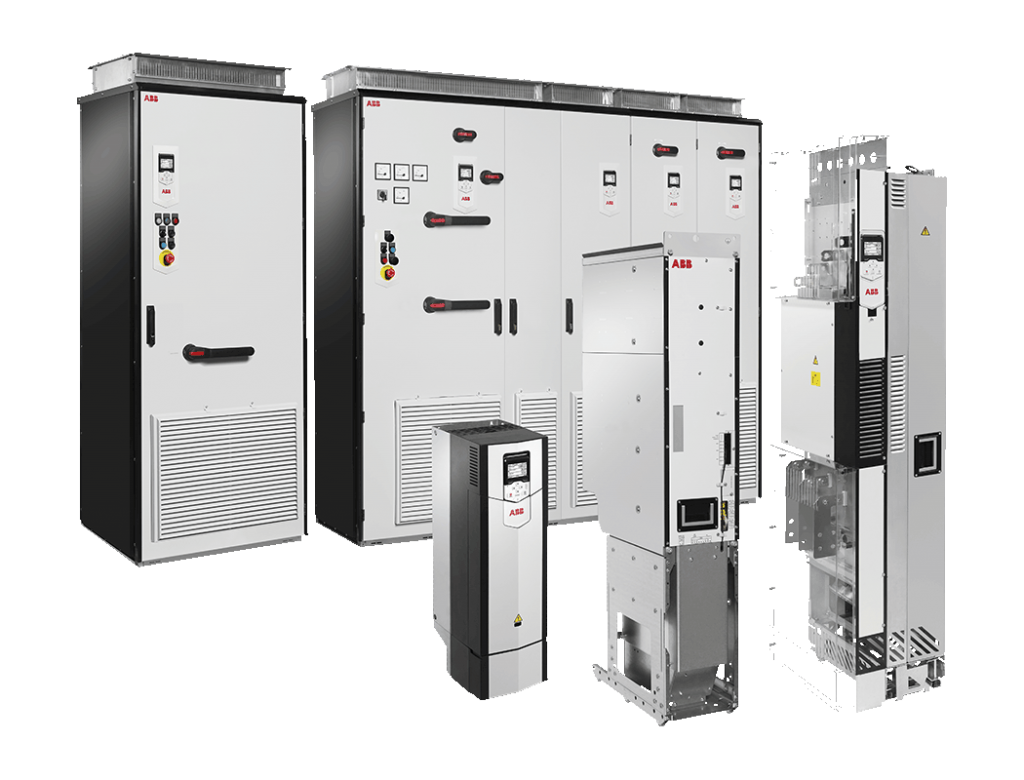

ACS880 – Industrial drives
Enabling uncompromised productivity for your business
ครอบคลุมทุกความคิดสร้างสรรของคุณด้วยอินเวอเตอร์รุ่น ACS880 ของเรา จะทำให้การขับเคลื่อนมอเตอร์เป็นได้ดังใจสั่ง อินโนเวชั่นที่อยู่เบื้องหลังความง่ายในการควบคุมการใช้พลังงานอย่างมีประสิทธิภาพและช่วยเพิ่มผลผลิตคือสถาปัตยกรรมที่มีเฉพาะในอินเวอเตอร์ รุ่น ACS880 เอบีบี อินเวอเตอร์รุ่น ACS880 แยกเป็นรุ่นหลักได้ 3 รุ่นหลัก ดังนี้ single drives, drive modules และ multidrives module
คุณลักษณะเฉพาะของACS880 :
- มีขนาดกำลังและแรงดันกว้างตั้งแต่0.55kW ถึง5600 kW, แรงดัน230 ถึง 690 V
- โครงสร้างมีระดับการป้องกันIP00, IP20, IP21, IP42, IP54 และ IP55
- มีฟังก์ชั่นDirect torque control (DTC) สำหรับการควบคุมที่แม่นยำทั้งแบบ open และ closed loop control
- มีฟังก์ชั่น Built-in safety features ที่ปรับแต่งได้ง่าย
- สามารถสื่อสารได้กับทุกเครือข่ายหลักๆ
- ใช้หน่วยความจำแบบถอดได้ทำให้คอมมิสชั่นนิ่งและเปลี่ยนตัวง่าย
- สามารถตรวจติดตามการใช้พลังงานและการประหยัดพลังงาน

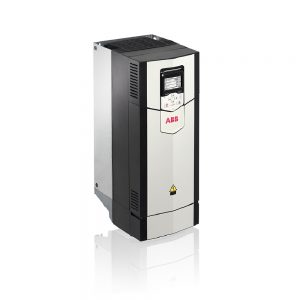

All-compatible ACS880 single drives, ACS880-01
Simplicity and compatibility for all your industrial drive needs
ด้วยเอบีบี อินเวอเตอร์ ACS880 แบบsingle drives ทำให้คุณสามารถเลือกติดตั้งได้ทั้งแบบแขวนผนังหรือใส่ในตู้ ACS880 สามารถประยุกต์ใช้ได้ทุกอุตสาหกรรมได้แก่ น้ำมันและก๊าซ เหมืองแร่ โลหะการ เคมี ซีเมนต์ โรงไฟฟ้า การลำเลียงวัสดุ เยื่อและกระดาษ sawmills และ marine. ACS880 มีรูปแบบการควบคุมที่แม่นยำสำหรับการประยุกต์ใช้กับเครื่องจักรประเภทต่างๆได้แก่ เครนเครื่องฉีด รอก เครื่องม้วน สายพานลำเลียง เครื่องผสม คอมเพลสเซอร์ ปั๊มและพัดลม
คุณลักษณะเด่น
– ระดับการป้องกัน IP20, IP21 และIP55
– มีฟังก์ชั่นความปลอดภัย Safe Torque Off (STO) เป็นมาตรฐานและอุปกรณ์เสริม Safety Functional Module ( TUV Nord Certified)
– รองรับมอเตอร์ หลากหลายรวมถึงsynchronous reluctance motors
– จอควบคุมที่ใช้งานง่ายและเชื่อมต่อ USB ได้
– ใช้ Removable memory unitทำให้บำรุงรักษาสะดวก
– หน่วยควบคุมรองรับการใช้งานร่วมกับfieldbuses หลักๆ อุปกรณ์ป้อนสัญญาณกลับ และ I/O เสริม
– บอร์ดคอนโทรลได้รับการเคลือบป้องกัน
– พัดลมระบายอากาศสามารถปรับควบคุมได้
– Built-in braking chopper และเป็นอุปกรณ์เสริมใน เฟรมR5 to R9
– มี EMC filter เป็นออฟชั่น
– du/dt และ sine filter เป็นออฟชั่นสำหรับการป้องกันมอเตอร์
– Built-in choke
– Supporting optimized cabinet mounting with option (P940, +P944)
– มีอุปกรณ์เสริมFlange mounting

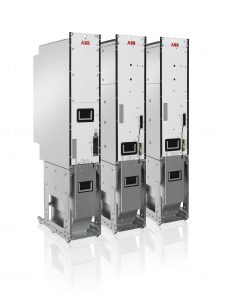

Single drive modules, ACS880-04 and ACS880-04F
อินเวอเตอร์ รุ่น ACS880-04 / 04F (Flange mounted) Single drives moduleเป็นส่วนผสมที่ลงตัวของการใช้งานง่ายและค่าตัวที่เหมาะสมสำหรับงานประกอบตู้ ด้วยขนาดตัวที่กะทัดรัดประหยัดพื้นที่และความทนทานทำให้สะดวกต่อการบำรุงรักษา ตัวโมดูลถูกออกแบบมาให้มีอุปกปกรณ์ที่จำเป็นตามหลักวิศวกรรมอย่างครบถ้วนโดยตัวโมดูลจะมีโครงสร้างลักษณะ bookshelf และ flat variant มีล้อด้านล่างทำให้เคลื่อนย้ายสะดวก ชุดคอนโทรลสามารถติดตั้งบนตังโมดูลหรือติดตั้งด้านข้างได้
คุณลักษณะเด่น
– มีระดับการป้องกัน IP20เป็นมาตรฐาน
สำหรับACS880-04F ชิ้นส่วนภายนอกระดับการป้องกันเป็น IP55
– ทิศทางPower supplyเข้าจากทางด้านบนและออกทางด้านล่าง
– ติดตั้ง คอมมิสชั่นนิ่งและบำรุงรักษาสะดวกด้วยชุดล้อและพื้นเอียงสำหรับการถอดเข้าออกและมีออฟชั่นเสริมcable panel (+H381)
– ชุดPower terminals สำหรับเข้าสายติดตั้งอยู่ด้านซ้ายเป็นมาตรฐานแต่สามารถย้ายมาด้านขวาได้ด้วยชุดอุปกรณ์เสริม
– อินเวอเตอร์ ACS880-04XT single drive modules ขนาดเฟรม R10 หรือ R11 สามารถต่อขนานเพื่อให้ขนาดใหญ่ขึ้นได้
– อินเวอเตอร์ ACS880-04XT สามารถต่อแบบ 6-pulseหรือ 12-pulse ได้
Multidrive modules, ACS880-X04
เอบีบี ACS880 multidrive modules เป็นอินเวอเตอร์ที่ประกอบขึ้นจากโมดูลต่างรวมกันขึ้นมาได้แก่
Inverter units (INU)
Diode supply units (DSU)
IGBT supply units (ISU)
Regenerative rectifier unit (RRU)
DC-DC converter (DDC)

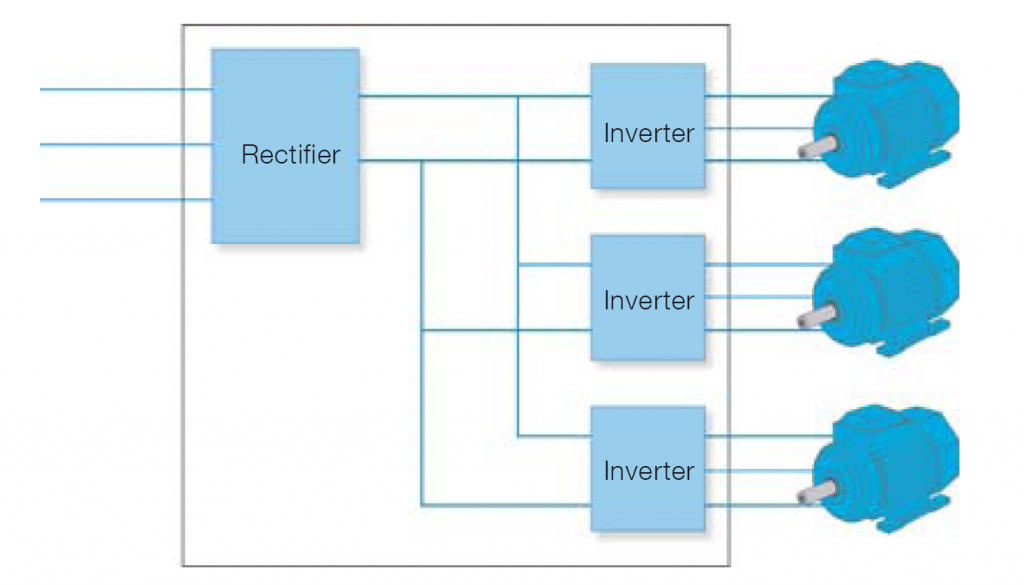

การจะเลือกใช้โมดูลใดบ้างแล้วแต่ประเภทและขนาดของอินเวอเตอร์ที่ต้องการใช้งาน ตัวอย่างการใช้งานสามารถต่อได้ดังภาพ

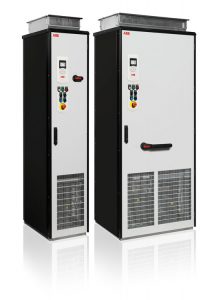

Cabinet-built single drives, ACS880-07
อินเวอเตอร์ ACS880-07 เป็นอินเวอเตอร์ผลิตเป็นตู้สำเร็จพร้อมใช้งานตามความต้องการของลูกค้า อินเวอเตอร์จะได้รับการออกแบบมาให้ติดตั้งและใช้งานง่าย
คุณลักษณะเด่น
– ขนาาดกะทัดรัดติดตั้งและบำรุงรักษาสะดวก
– มี Main switch และfuses มาพร้อม
– ลักษณะการเข้าสายและได้ทั้งบนและล่าง
– ระดับการป้องกันIP22, IP42 และ IP54 พร้อมออฟชั่นแบบอากาศหมุนเวียนเข้าด้านล่างออกทางด้านบน
– มีฟังก์ชั่นsafe torque off (STO) เป็นมาตรฐานและออฟชั่นsafety functions module, FSO-12
(TÜV Nord certified)
– มี Line choke
– ใช้คาปาซิเตอร์ที่มีอายุการใช้งานยาว
– พัดลมระบายอากาศสามารถสั่งเปิด ปิดและปรับความเร็วรอบได้
– ติดตั้งฟังก์ชั่นเบรคเป้นออฟชั่นได้
– ติดตั้งEMC filterเป็นออฟชั่นได้
– ติดตั้งdu/dt และ common mode filter สำหรับการป้องกันมอเตอร์
– เลือกติดไฟและเครื่องทำความร้อนเป็นอุปกรณ์เสริมได้

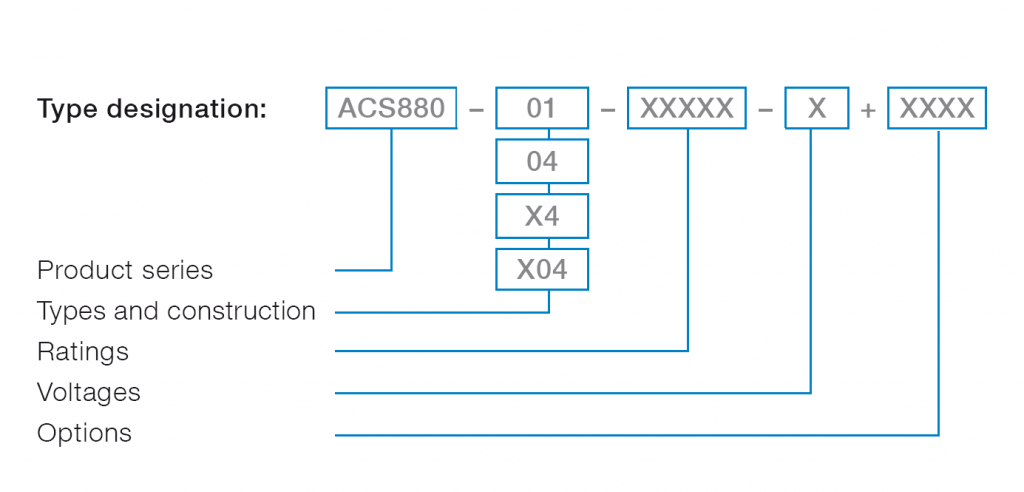

How to select a drive

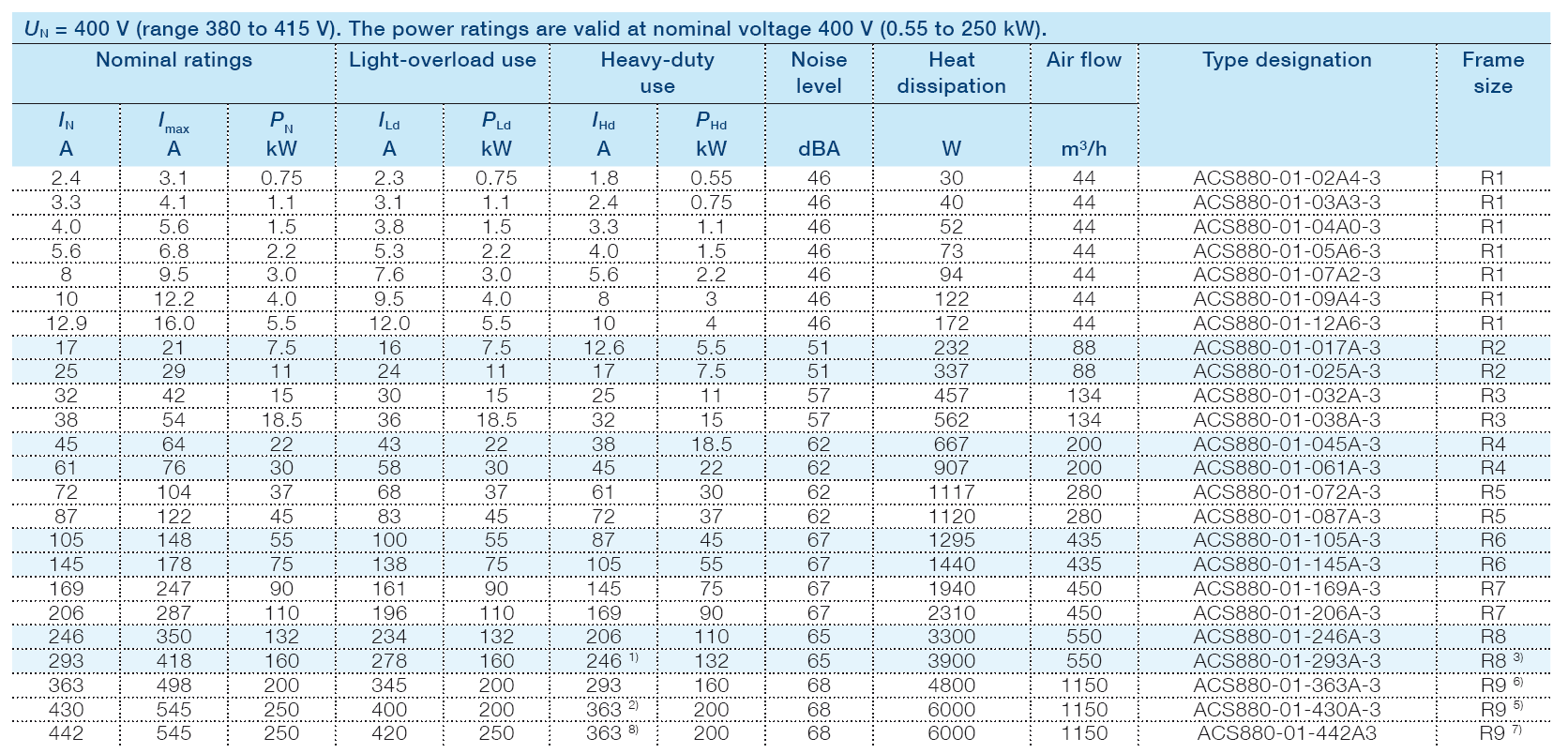

เอบีบี อินเวอเตอร์ รุ่น ACS880 สามารถเลือกได้จากตารางผลิตภัณฑ์
สำหรับ ACS880-04 และ ACS880-07 สามารถติดต่อขอข้อมูลได้ที่ 0-2503-3704 – 5
