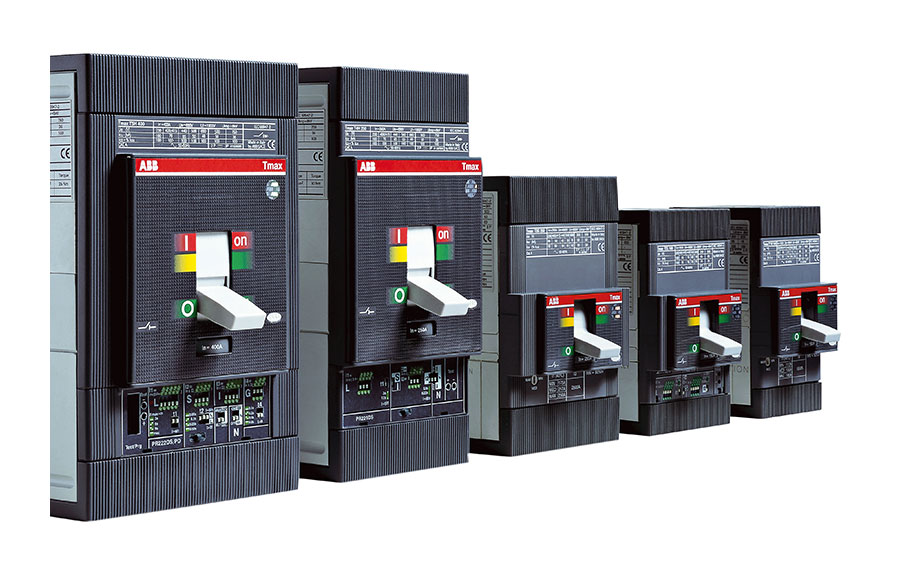

SACE Tmax - IEC
Tmax เป็นเซอร์กิตเบรกเกอร์ที่มีครบทุกขนาดกระแสการใช้งาน ครอบคลุมการประยุกต์ใช้ตั้งแต่ 320A จนถึง 3200A
รุ่นTmax T4, T5 and T6 มีให้เลือกใช้งานถึงแรงดัน 1150V ในระบบไฟฟ้ากระแสสลับและ 1000V ในระบบ กระแสตรง
รุ่นTmax T4 และ T5 การันตี breaking capacity สูงถึง 200kA ที่ 415V และ 80 kA ที่ 690V.

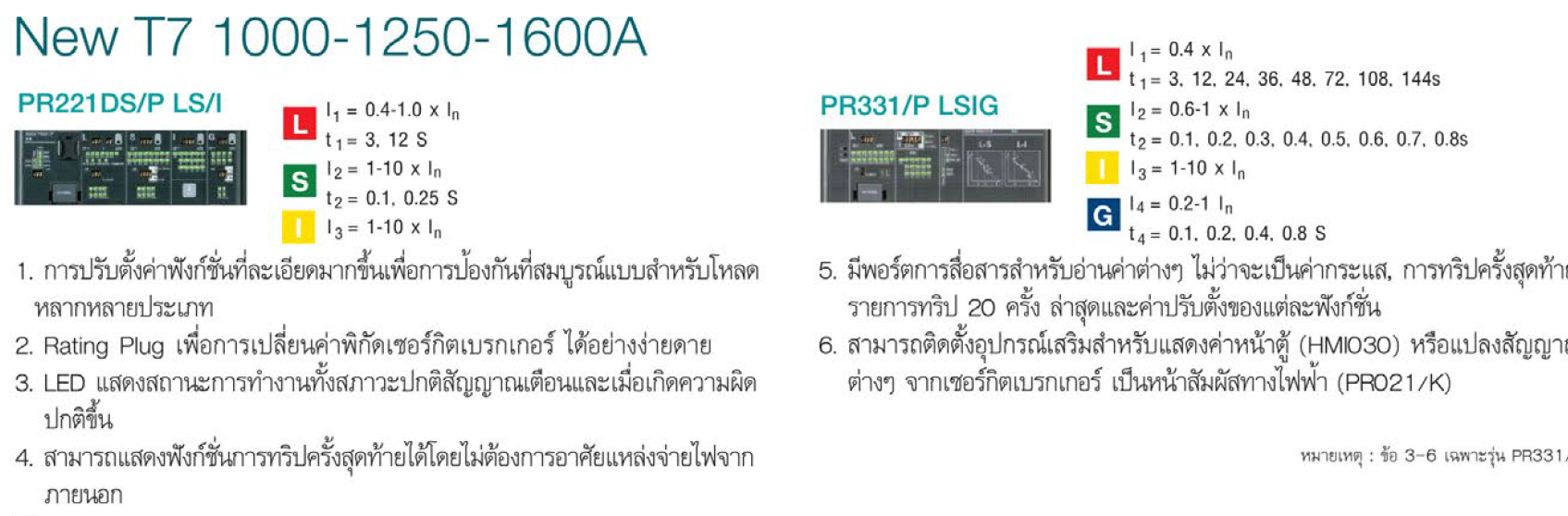

รุ่น Tmax T7 มีให้เลือกใช้งานถึง 1600 A มี maximum breaking capacity 150kA ที่ 415V. เลือก Trip unit ได้ทั้งแบบ dip switches และ LCD electronic trip units
รุ่นTmax T8 ครอบคลุมขนาดกระแส 2000 A, 2500 A และ 3200 A มี 2 breaking capacities: คือ 85 kA และ 130 kA ที่ 415 V. ควบคุมการทำงานด้วยElectronic trip units เช่นเดียวกับ Tmax T7
ขนาดติดตั้งเป็นมาตรฐานเดียวกัน
ขนาดเป็นปัจจัยสำคัญในการออกแบบตู้ควบคุมไฟฟ้า Tmaxเซอร์กิตเบรกเกอร์จึงถูกออกแบบโดยคำนึงถึงความสะดวกของผู้ใช้งานและผู้ออกแบบตู้ควบคุมไฟฟ้าโดยในรุ่น T4 – T5 มีความสูงเท่ากันและมีความหนาเพียงแค่ 103.5 มม. จนถึงรุ่น T6 นอกจากนี้การติดตั้งยังสามารถวางเซอร์กิตเบรกเกอร์ได้ทั้งแนวขวาง แนวนอน แนวดิ่ง โดยไม่ Derated power
ตำแหน่งบ่งชี้ที่ชัดเจน

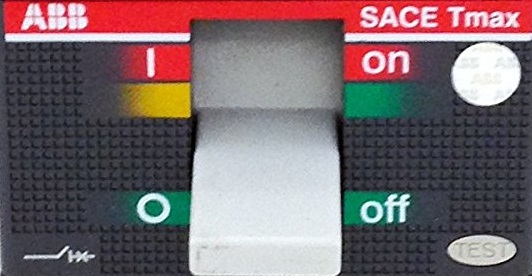

ก้านเปิด-ปิด เซอร์กิตเบรกเกอร์รุ่น Tmax สามารถแสดงสถานะของคอนแทคของเซอร์กิตเบรกเกอร์ตามมาตรฐาน IEC60073 และIEC60417-2 นั่นคือ ตำแหน่ง I= ON – สีแดง ตำแหน่ง O= OFF-สีเขียว และตำแหน่งระหว่างเส้นเหลือง-เขียว= Protection Trip
ความปลอดภัยสำหรับผู้ใช้งาน

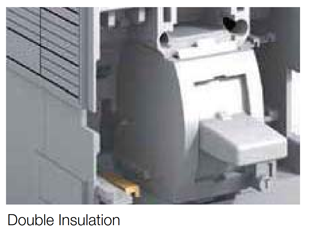

Tmaxเซอร์กิตเบรกเกอร์ได้เพิ่มความปลอดภัยให้กับผู้ใช้งานโดยใช้ฉนวนป้องกัน 2 ชั้น (Double Insulation) เพื่อป้องกันไม่ให้ผู้ใช้งานสามารถสัมผัสกับส่วนที่มีกระแสไฟฟ้าไหลผ่าน ในขณะติดตั้งอุปกรณ์เสริม
ช่วงการใช้งานกว้าง
Tmaxเซอร์กิตเบรกเกอร์ได้ถูกออกแบบให้ทนทานและรองรับการใช้งานภายใต้สภาวะแวดล้อมต่างๆ โดยเซอร์กิตเบรกเกอร์เอบีบีสามารถทำงานที่อุณหภูมิตั้งแต่ -25 °C ถึง + 70°C อีกทั้งยังสามารถติดตั้งใช้งานที่ระดับความสูง 2,000 เมตรโดยไม่ Derated power
Protection unit

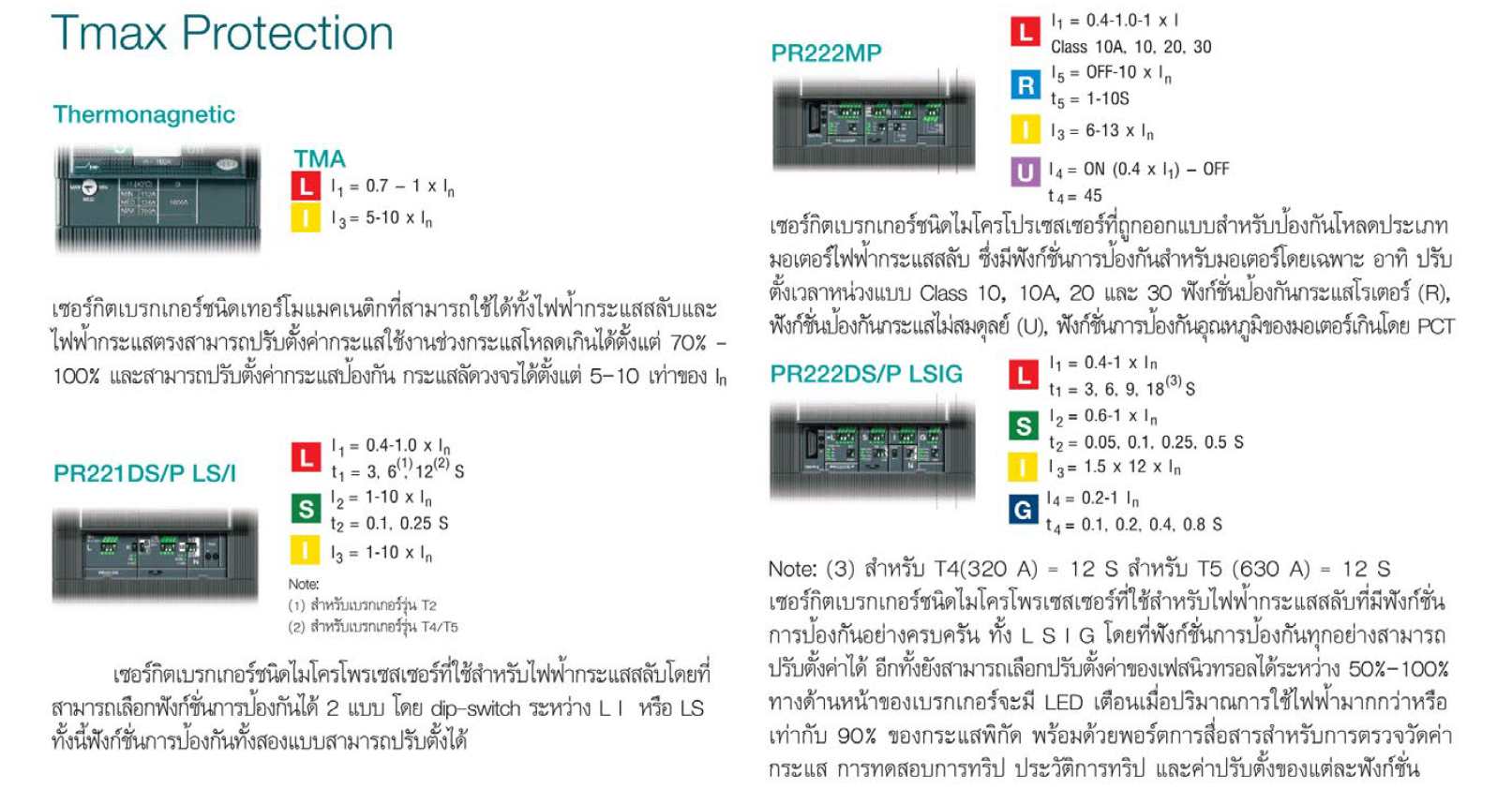

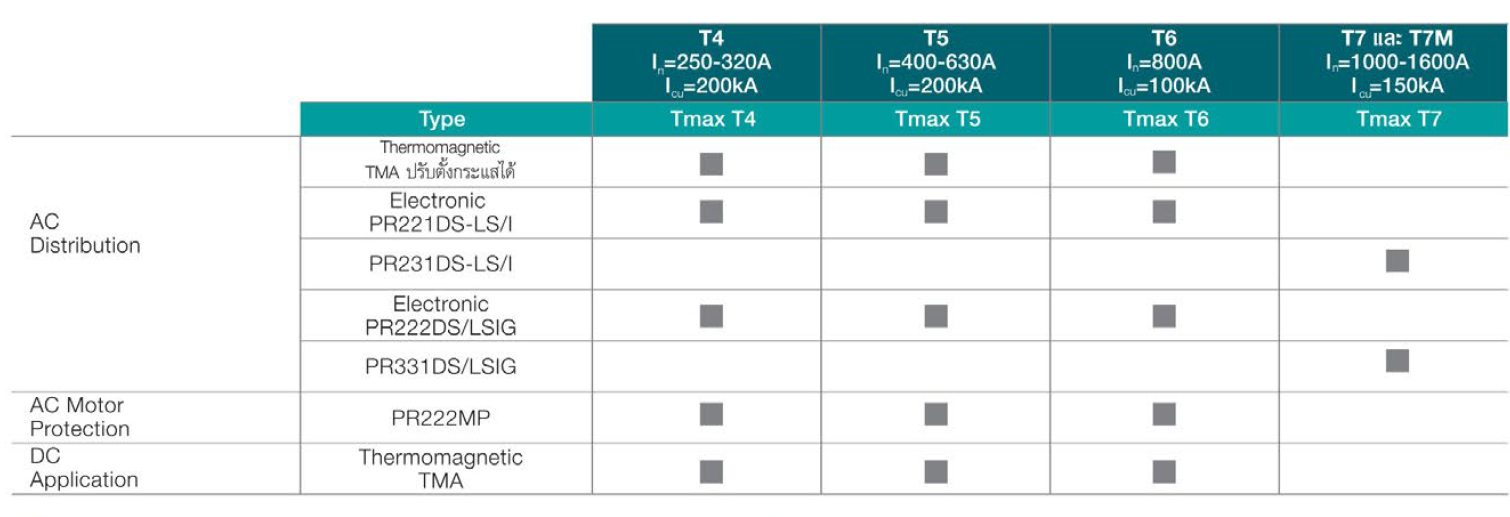

Tmax เซอร์กิตเบรกเกอร์มี Protection unit ให้เลือกใช้งานทั้งแบบ Thermomagnetic และแบบ Electronic control ตามแต่ขนาดของเซอร์กิตเบรกเกอร์รุ่นย่อยนั้นๆดังตาราง
อุปกรณ์เสริม
Tmax เซอร์กิตเบรกเกอร์ได้รับการออกแบบให้ใช้อุปกรณ์เสริมที่หลากหลาย สะดวกต่อการเลือกใช้ และการติดตั้งเพื่อรองรับการใช้งานแบบต่างๆ อาทิเช่น Motor Operator, Auxliary Contact, Undervoltage Release, Time-Delay, Shunt Opening Release, Pad Lock, อุปกรณ์ป้องกันไฟดูด (Residual Current Release RC221, RC222) ฯลฯ
นอกจากนี้ Tmax เซอร์กิตเบรกเกอร์ ยังมีให้เลือกติดตั้งในรูปแบบต่างๆทั้งแบบ Fixed, Plug-in หรือ Withdrawable และมีรูปแบบของการเข้าสายไฟฟ้าแบบต่างๆ อาทิ เช่น Copper Cable, Front Terminal Busbar ฯลฯ
